Contoh Soal Hambata Listrik – Hambatan Listrik mempunyai fungsi sebagai penghambat arus. tidak cuma ini Hambatan Listrik, yaitu Resistor bisa juga digunakan sebagai pengendali arus. Kita dapat mengendalikan berapa besar arus yang mau kita lewatkan pada suatu rangkaian sesuai dengan keinginan kita. Ketika kita menginginkan suatu resistor dengan besar tertentu, tetapi di toko elektronik enggak tersedia, maka kita dapat menggunakan teknik seri serta paralel buat memperoleh nilai resistansi sesuai yang kita inginkan. Seperti pada gambar dibawah ini.

Pada kesempatan kali ini gammafisblog.blogspot.com bakal berbagi kepada teman-teman bagaimana cara menghitung suatu resistor jika di hubungkan secara seri serta paralel.

Baca Juga : Contoh Soal Resistor Seri, Paralel Dan Kombinasi Seri-Paralel Lengkap Dengan Konsep Dan Pembahasan

Rumus Resistor Seri serta Paralel yang perli Kalian ketahui

Contoh 1 - Soal Hambatan Listrik

Diketahui 8 buah resistor tersusun secara seri seperti pada gambar di bawah ini. apabila besar R1 = 2 Ohm, R2 = 4 Ohm, R3 = 6 Ohm, R4 = 8 Ohm, R5 = 10 Ohm, R6 = R7 = R8 = 12 Ohm.

Tentukan Besar Resistor pengganti jika di ukur pada titik ac, ad, bd, be, cg, serta ah ?

Pembahasan:

Diketahui:

R1 = 2 Ohm

R2 = 4 Ohm

R3 = 6 Ohm

R4 = 8 Ohm

R5 = 10 Ohm

R6 = R7 = R8 = 12 Ohm.

Ditanya : Hambatan Pengganti apabila diukur pada titik ac, ad, bd, be, cg serta ah?

#Besar Hambatan Pengganti apabila diukur pada titik ac

Resistor yang berada di antara titik ac yaitu R1 serta R2 serta tersusun secara seri, maka besar resistor pengantinya adalah

Rac = R1 + R2 = 2 Ohm + 4 Ohm

Rac = 6 Ohm

#Besar Hambatan Pengganti apabila diukur pada titik ad

Resistor yang berada di antara titik ad yaitu R1, R2 serta R3 serta tersusun secara seri, maka besar resistor pengantinya adalah

Rad = R1 + R2 + R3 = 2 Ohm + 4 Ohm + 6 Ohm

Rad = 12 Ohm

#Besar Hambatan Pengganti apabila diukur pada titik bd

Resistor yang berada di antara titik bd yaitu R2 serta R3 serta tersusun secara seri, maka besar resistor pengantinya adalah

Rbd = R2 + R3 = 4 Ohm + 6 Ohm

Rbd = 10 Ohm

#Besar Hambatan Pengganti apabila diukur pada titik be

Resistor yang berada di antara titik be yaitu R2, R3, R4 serta R5 serta tersusun secara seri, maka besar resistor pengantinya adalah

Rbe = R2 + R3 + R4 + R5 = 4 Ohm + 6 Ohm + 8 Ohm + 10 Ohm

Rbe = 28 Ohm

#Besar Hambatan Pengganti apabila diukur pada titik cg

Resistor yang berada di antara titik cg yaitu R3, R4, R5, R6 serta R7 serta tersusun secara seri, maka besar resistor pengantinya adalah

Rcg = R3 + R4 + R5 + R6 + R7 = 6 Ohm + 8 Ohm +  10 Ohm + 12 Ohm + 12 Ohm

Rcg = 48 Ohm

#Besar Hambatan Pengganti apabila diukur pada titik ah

Resistor yang berada di antara titik ah yaitu semua resistor serta tersusun secara seri, maka besar resistor pengantinya adalah

Rah = R1 + R2 + R3 + R4 + R5 + R6 + R7 + R8

Rah = 2 Ohm + 4 Ohm + 6 Ohm + 8 Ohm +  10 Ohm + 12 Ohm + 12 Ohm + 12 Ohm

Rah = 66 Ohm

Jadi, Besar Resistor pengganti jika di ukur pada titik ac, ad, bd, be, cg, serta ah yaitu berturut-turut 6 Ohm, 12 Ohm, 10 Ohm, 28 Ohm, 48 Ohm serta 66 Ohm

Baca Juga : Contoh Soal Resistor Paralel serta Pembahasannya

Contoh 2 : Soal Hambatan Listrik

Diketahui 6 buah resistor tersusun secara paralel seperti pada gambar di bawah ini. apabila besar R1 = 2 Ohm, R2 = 4 Ohm, R3 = 8 Ohm, R4 = 16 Ohm, R5 = 32 Ohm serta R6 = 128 Ohm. Tentukan besar hambatan pengganti jika di ukur pada titik ab?

Pembahasan :

Diketahui:

R1 = 2 Ohm

R2 = 4 Ohm

R3 = 8 Ohm

R4 = 16 Ohm

R5 = 32 Ohm

R6 = 128 Ohm

Ditanya : Besar Hambatan Pengganti apabila diukur dari titik ab ?

Karena Keenam resistor tersusun secara paralel, maka diperoleh

Jadi, besar resistor pengganti jika diukur pada titik ab yaitu 1,024 Ohm.

Contoh 3 – Soal Hambatan Listrik

12 Resistor identik mempunyai besar masing-masing 10 Ohm. apabila 12 resistor dirangkai secara seri serta paralel seperti pada gambar di bawah ini. Tentukan besar resistor jika di ukur pada titik ab serta ac?

Pembahasan:

Diketahui:

12 Resistor identik dengan besar 10 Ohm serta dirangkai seperti pada gambar diatas

Ditanya : Besar Resistor jika diukur pada titik ab serta ac?

Langkah 1 : Untuk mempermudah, maka terlebih dahulu selesaikan semua resistor yang tersusun secara paralel.

#R1 serta R2 tersusun secara paralel, kita namakan dengan Rp1

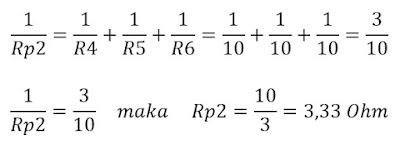

#R4, R5 serta R6 tersusun secara paralel, kita namakan dengan Rp2

#R8, R9, R10, R11 serta R12 tersusun secara paralel, kita namakan dengan Rp3

Jadi, kita peroleh nilai Rp1 = 5 Ohm, Rp2 = 3,33 Ohm serta Rp3 = 2 Ohm

Langkah 2 : Setelah kita paralelkan, maka kita peroleh rangkaian pengganti sebagai berikut

Langkah 3 : Setelah kita peroleh rangkaian seri, seperti gambar diatas, maka dengan gampang kita dapatkan nilai Resistor pada titik ab serta ac

#Besar Hambatan Pada Titik ab – Resistor yang terletak antara titik ab yaitu Rp1, R3 serta Rp2, maka kita peroleh

Rab = Rp1 + R3 + Rp2

Rab = 5 Ohm + 10 Ohm + 3,33 Ohm

Rab = 18,33 Ohm

Jadi, Besar hambatan listrik jika di ukur pada titik ab yaitu 18,33 Ohm

#Besar Hambatan Pada Titik ac – Resistor yang terletak antara titik ab yaitu Rp1, R3, Rp2, R7 serta Rp3, maka kita peroleh

Rab = Rp1 + R3 + Rp2 + R7 + Rp3

Rab = 5 Ohm + 10 Ohm + 3,33 Ohm + 10 Ohm + 2 Ohm

Rab = 30,33 Ohm

Jadi, Besar hambatan listrik jika di ukur pada titik ac yaitu 30,33 Ohm

Contoh 4 – Soal Hambatan Listrik

Jika ada 8 resistor identik yang mempunyai besar resistansi masing-masing yaitu 20 Ohm. Tentukan besar hambatan listrik jika diukur pada titik ab serta ad?

Pembahasan:

#Besar Hambatan Listrik Pada Titik ab

Karena R5 serta R6 adalah rangkaian terbuka, artinya enggak ada arus yang melalui Resistor tersebut atau di anggap resistor R5 serta R6 enggak ada. maka R1, R3 serta R4 tersusun secara seri, seperti pada gambar di bawah ini

Langkah 1 : Untuk mempermudah, serikan terlebih dahulu Resistor R1, R3 serta R4 serta dinamakan dengan Rs1

Rs1 = R1 + R3 + R4 = 20 + 20 + 20 = 60 Ohm

Setelah diserikan, maka kita peroleh rangkaian penggantinya sebagai berikut

Langkah 2 : Perhatikan kalau R2 serta Rs1 tersusun secara paralel, maka kita perlu paralelkannya terlebih dahulu serta diberi nama dengan Rp1

Setelah kita paralelkan, maka kita peroleh rangkaian penganti Rp1 sebagai berikut

Langkah terakhir : Kita peroleh rangkaian seri antara resistor R7, R8 serta Rp1. Maka kita dapatkan besarnya resistor pengganti pada titik ab adalah

Rab = R7 + Rp1 + R8 = 20 + 15 + 20 = 55 Ohm.

Jadi, besar Hambatan Listrik (Resistor) jika diukur dari titik ab yaitu 55 Ohm.

Baca Juga : Contoh Soal Resistor Seri serta Pembahasannya

#Besar Hambatan Listrik Pada Titik ad

Jika di ukur pada titi ad, maka R5 serta R8 adalah rangkaian terbuka sehingga dapat kita hilangkan. Kemudian R1 serta R4 tersusun secara seri serta R2 serta R3 juga tersusun secara seri. Perhatikan gambar dibawah ini

Langkah 1 : selesaikan terlebih dahulu rangkaian R1 serta R4 yang tersusun secara seri kemudian kita beri nama Rs1. Sedangkan R2 serta R3 diberi nama Rs2, maka kita peroleh

Rs1 = R1 + R4 = 20 + 20 = 40 Ohm

Rs2 = R2 + R3 = 20 + 20 = 40 Ohm

Setelah diserikan, maka kita peroleh rangkain pengganti Rs1 serta Rs2 yaitu sebagai berikut

Langkah 2 : Paralelkan Rs1 serta Rs2 serta beri nama Rp

Setelah diparalelkan, maka kita bakal peroleh rangkaian pengganti sebagai berikut

Langkah Terakhir : Serikan Resistor R7, Rp serta R6 buat memperoleh nilai hambatan listrik pada titik Rab

Rab = R7 + Rp + R6 = 20 + 20 + 20 = 60 Ohm

Jadi, besar hambatan listrik pada titik ab yaitu 60 Ohm.

Klik Untuk melihat : Contoh Soal Sebelumnya

Semoga Bermanfaat serta Semangat Belajar
